银灿 IS903 主控 DIY U盘量产教程

in 技术 with 0 comment

我之前在用的一个U盘不知道什么时候掉了,就只能上淘宝再买了个便宜实惠的新U盘,用的 32G 的 MLC 闪存芯片,读写速度和容量大小基本都够我日常使用的了。拿到了自己的U盘,想着自己自定义一番,就想到了对U盘进行“量产”。

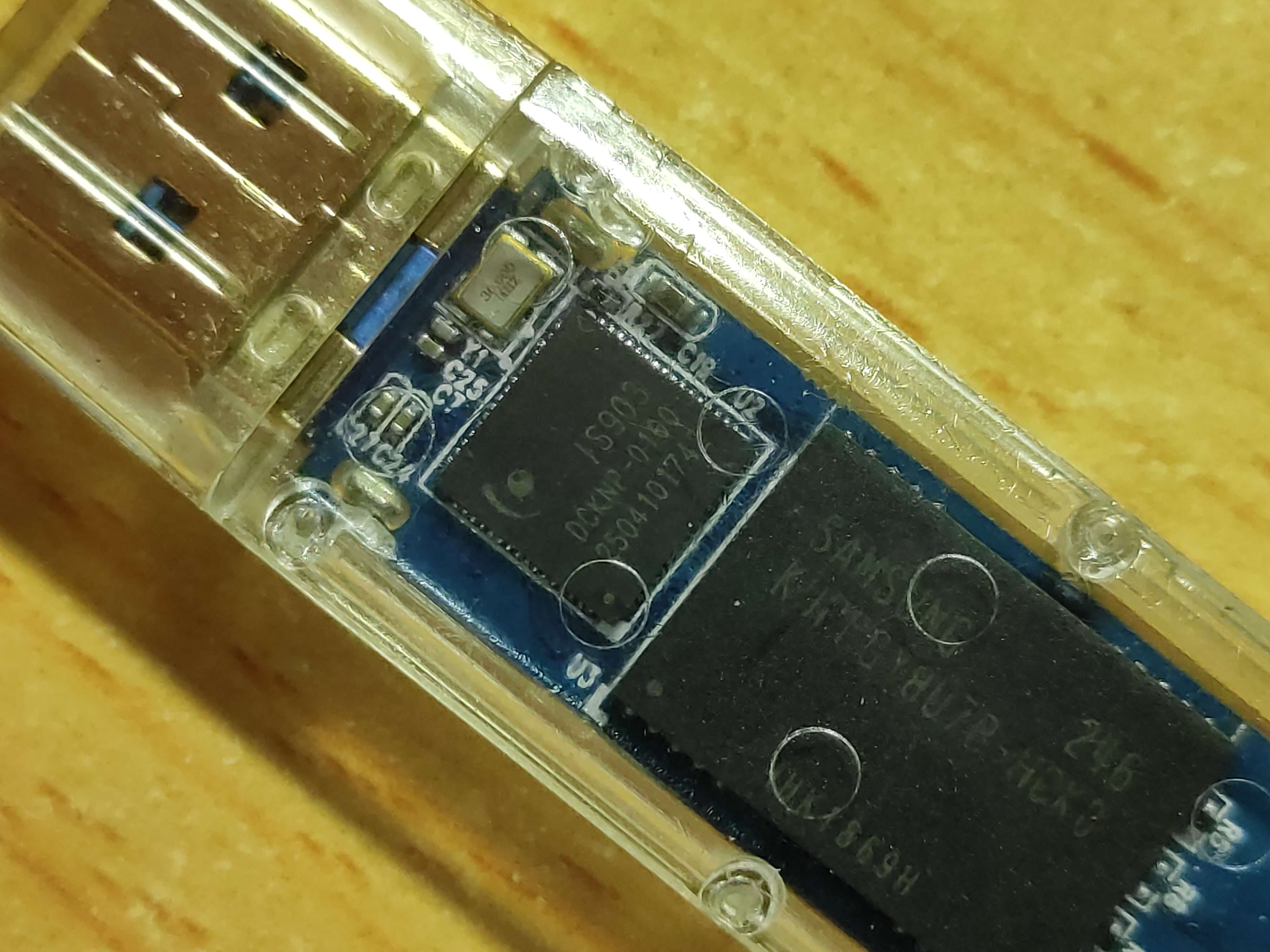

这个U盘用的是银灿 Innostor IS903 的主控芯片,算是 DIY U盘上挺常见的一种主控芯片,其量产工具方便使用,功能也很强大,才决定买了这样的一个U盘来捣鼓。



准备

上网找了一会,发现流传的 IS903 量产工具也有挺多不同的版本,既然如此,当然是选择最新的版本了。下面是我找到的一个版本比较新的,也支持更多的闪存配置的量产工具:IS903_2.11.02.11_1.25.zip

压缩包里面附带了一份用户手册,相比在网上找到的各种使用教程而言,这份手册对工具各种选项参数的说明是更加详细的。可以一边使用,一边对照 PDF 文档来进行个性化设置


使用

配置

解压好之后,打开 Innostor MPTool.exe,即打开量产工具,同时用 PDF 浏览器打开 Innostor 903 MPTool User Manual_V123_06.pdf 方便配置时查询。

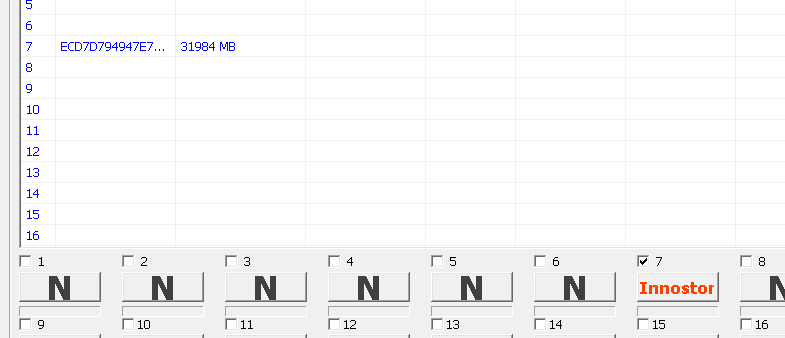

打开量产工具之后,重插一下U盘,即可看到量产工具上出现新的设备了。


现在,可以用量产工具查看一下现在U盘的信息。打开 量产产品信息 页面,点击 搜寻装置读取,此时软件会未响应半分钟左右,表示正在读取中,然后就可以看到U盘的各种信息了:已安装闪存编号,已启用特性功能,版本号编号,还有坏块表。

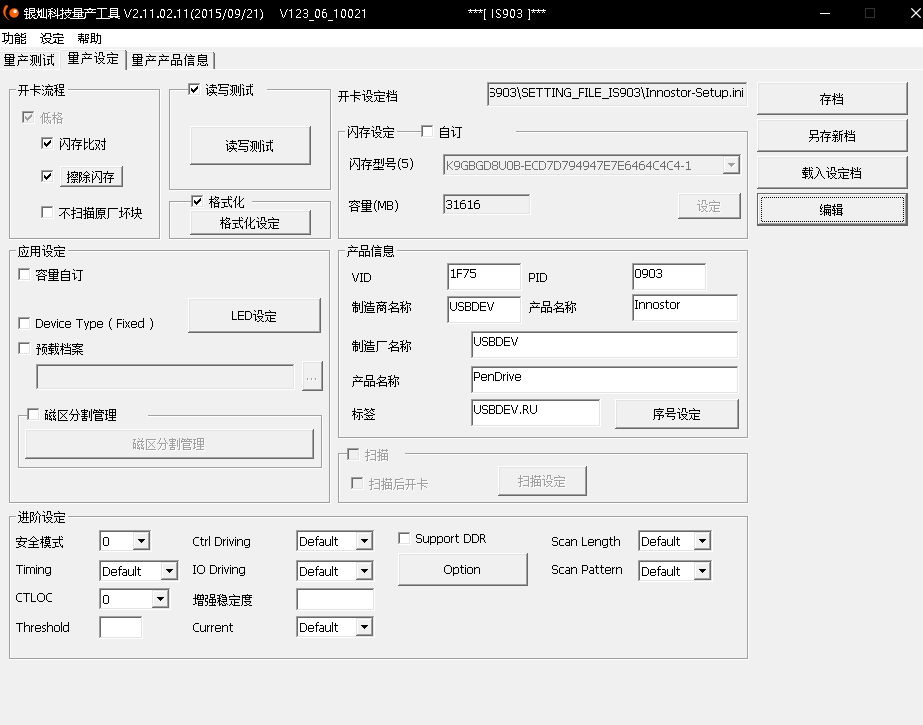

在量产之前,先设置一下参数。点击 量产设定,再点击 编辑,输入配置的默认密码 IS0024 (区分大小写),然后就可以修改页面里的配置项了。

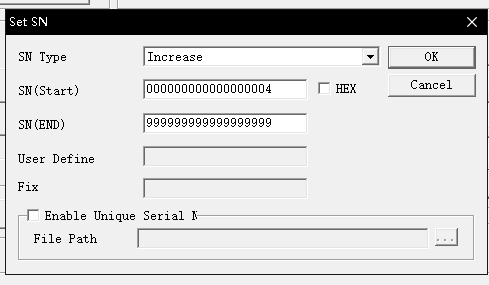

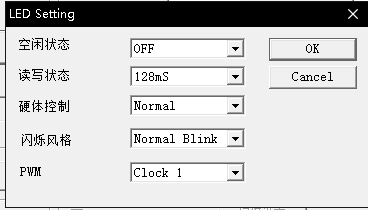

接下来,就可以按照自己的喜好进行配置的修改:

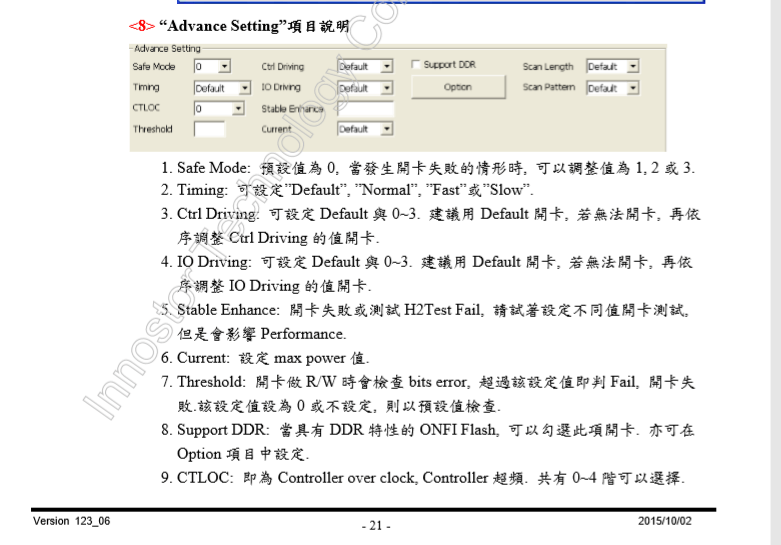

以上在用户手册里对各项参数的说明已经非常详细了,可以自行参阅。

量产

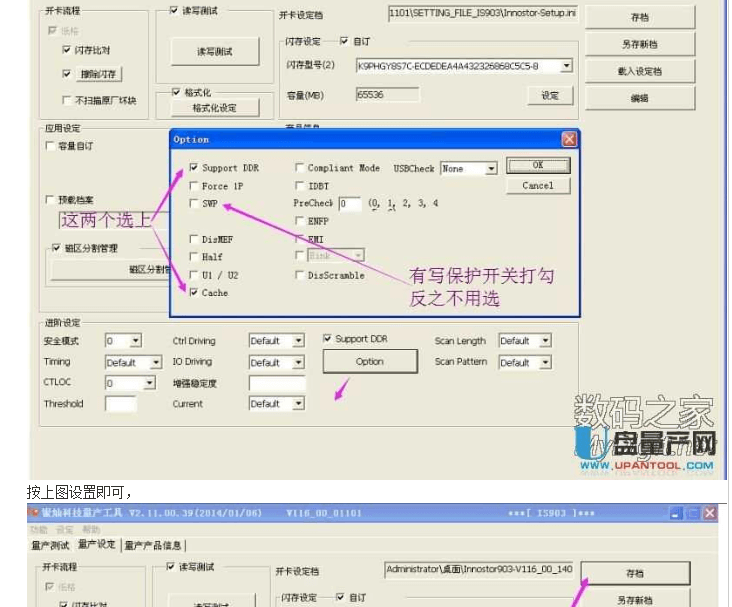

如果还是不太明白应该怎么设置最合适,也可以参考这个网站上的教程,图片说明也很详细:http://www.upantool.com/jiaocheng/liangchan/Innostor/8109.html


上面的教程同样也很详细地图文并茂地介绍了量产的操作过程,本人也是参照着这里做的,在此不再详述。


这是一篇之前一直坑着的文章,现在才有时间补回来,有些细节方面可能不太记得,所以有错误还请指出
